UNI’S ON AIR资源提取方法

01 工具准备

• 获取ROOT权限后的安卓手机/ 有ROOT功能的安卓模拟器
• vgmtoolbox
  蓝奏云 https://ww.lanzous.com/id29vbg
• CRID(.usm)Demux Tool
  蓝奏云 https://ww.lanzous.com/id29vlg
• HCADecoder
  蓝奏云 https://ww.lanzous.com/id29w3e

02 资源提取

0201 live影像

live影像分视频与音频两部分

视频文件目录 /data/data/jp.aktsk.unisonair/files/downloads/video/live_movie
音频文件目录 /data/data/jp.aktsk.unisonair/files/downloads/sound/song

同一首live的编号相同

0202 推しメソ影像

文件目录
/data/data/jp.aktsk.unisonair/files/downloads/video/select_movie

03 资源解密

0301解包

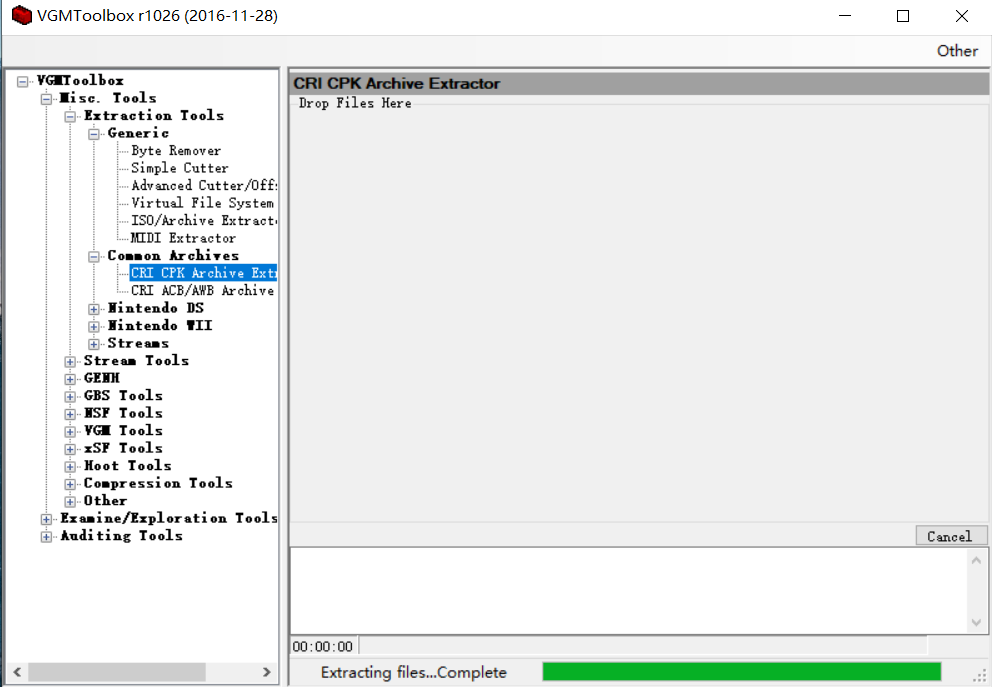

将找到的cpk文件使用vgmtoolbox解包。

解压后视频文件为.usme。

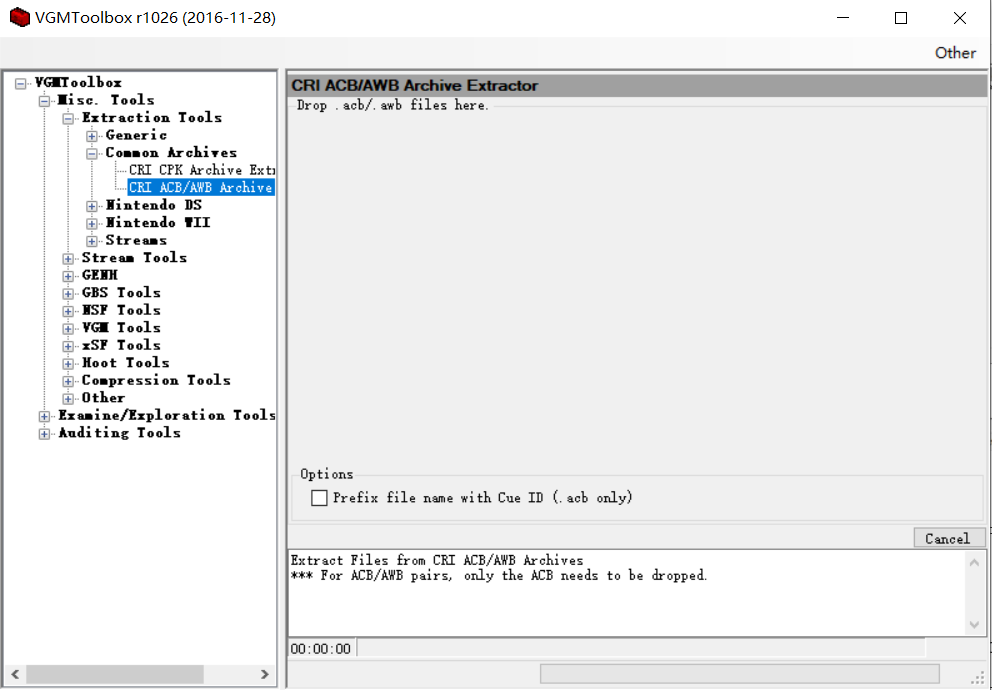

音频第一次解压为acb文件后须再次使用vgmtoolbox解压成hca文件。

0302 视频解密

使用CRID(.usm)Demux Tool工具解密usme文件。

在本文链接下载的工具内有一个bat脚本，将需要解密的usme文件托到脚本图标上即可解密。

使用HCADecoder工具解密hca文件。

同样在下载本文链接的工具内也有一个bat脚本，将需要解密的hca文件托到脚本图标上即可解密。

04 封装视频与音频

封装解密的视频流与音频流。
